Введение
Модуль упругости (модуль Юнга) является важным эксплуатационным параметром инженерных материалов. Это важный механический параметр, характеризующий упругие свойства твердых материалов. Модуль упругости измеряется в ГПа. Приборы для измерения модуля упругости широко применяются при испытании и контроле различных твердых материалов, таких как металлы, керамика, строительные материалы, огнеупорные материалы, графит, углерод, стекло, покрытия и т.д.
На данный момент наиболее популярный метод определения модуля упругости в мире — это динамический метод испытаний с импульсным возбуждением, который позволяет измерять сдвиговой модуль, модуль Юнга, коэффициент Пуассона, коэффициент демпфирования и т.д. Этот метод обладает преимуществами простоты использования, высокой точности, небольшой человеческой ошибки и возможности повторного использования образца.
Основной принцип метода импульсного возбуждения заключается в использовании импульсного возбудителя для возбуждения образца с прямоугольным поперечным сечением и измерении частоты изгибной или крутильной реакции образца. Этот тестер вызывает свободные колебания образца, стимулируя его мгновенно (ударом ручного молотка). Сигнал колебаний собирается приемником сигналов, расположенным над образцом, и передается на компьютер через преобразование Фурье, что позволяет получить частоту свободных колебаний. Модуль Юнга E, сдвиговый модуль G и коэффициент Пуассона U рассчитываются с использованием основной частоты изгибных колебаний и главной частоты кручения. Динамический модуль упругости может точно измерять и анализировать частоту колебаний образца и выводить его упругие свойства.

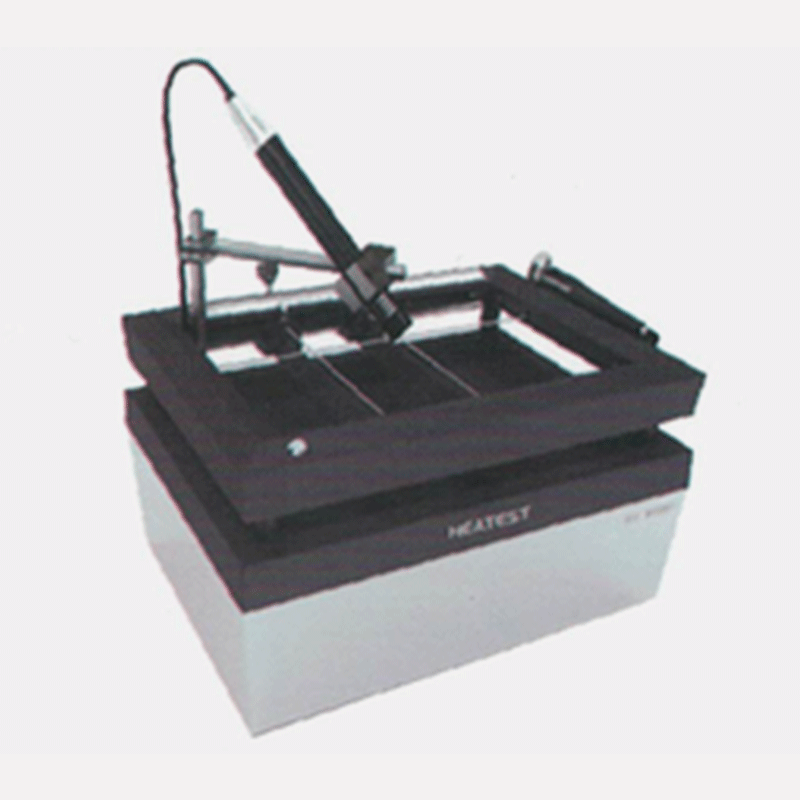

Испытательный прибор主要包括: опорная рама образца, импульсный возбудитель, датчик приема сигналов, усилитель сигналов, сборщик сигналов, система анализа данных и т.д.
Характеристики
Диапазон измерения частоты | 20-20000Hz |
точность частоты | 1Гц |
Диапазон измерений | 0.5-1000ГПа |
Ошибка измерения | |
Модуль Юнга | < 0,5% |
Модуль сдвига | < 0,5% |
Коэффициент Пуассона | < 5% |
Стандарт | GB / ISO / ASTM / JC |
